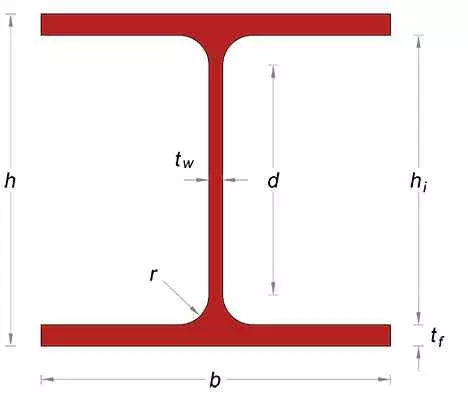

Sagomario: HEA

Sagomario: HEA
  Peso
[kg/m]
h
[mm]
b
[mm]
tw
[mm]
tf
[mm]
r
[mm]
hi
[mm]
d
[mm]
Area
[cm2]
Iy
[cm4]
Wy
[cm3]
Wpl, y
[cm3]
iy
[cm]
Ayz
[cm2]
Iz
[cm4]
Wz
[cm3]
Wpl, z
[cm3]
iz
[cm]
HE 100 A 16,7 96 100 5 8 12 80 56 21,24 349,22 72,76 83,01 4,06 7,56 133,81 26,76 41,14 2,51
HE 120 A 19,9 114 120 5 8 12 98 74 25,34 606,15 106,34 119,49 4,89 8,46 230,90 38,48 58,85 3,02
HE 140 A 24,7 133 140 5,5 8,5 12 116 92 31,42 1.033,13 155,36 173,50 5,73 10,12 389,32 55,62 84,85 3,52
HE 160 A 30,4 152 160 6 9 15 134 104 38,77 1.672,97 220,13 245,15 6,57 13,21 615,57 76,95 117,63 3,98
HE 180 A 35,5 171 180 6 9,5 15 152 122 45,25 2.510,28 293,60 324,85 7,45 14,47 924,60 102,73 156,49 4,52
HE 200 A 42,3 190 200 6,5 10 18 170 134 53,83 3.692,15 388,65 429,48 8,28 18,08 1.335,51 133,55 203,82 4,98
HE 220 A 50,5 210 220 7 11 18 188 152 64,34 5.409,69 515,21 568,46 9,17 20,67 1.954,56 177,69 270,59 5,51
HE 240 A 60,3 230 240 7,5 12 21 206 164 76,84 7.763,17 675,06 744,62 10,05 25,18 2.768,81 230,73 351,69 6,00
HE 260 A 68,2 250 260 7,5 12,5 24 225 177 86,82 10.454,94 836,39 919,77 10,97 28,76 3.667,56 282,12 430,17 6,50
HE 280 A 76,4 270 280 8 13 24 244 196 97,26 13.673,28 1.012,84 1.112,22 11,86 31,74 4.762,64 340,19 518,13 7,00
HE 300 A 88,3 290 300 8,5 14 27 262 208 112,53 18.263,47 1.259,55 1.383,27 12,74 37,28 6.309,55 420,64 641,17 7,49
HE 320 A 97,6 310 300 9 15,5 27 279 225 124,37 22.928,56 1.479,26 1.628,09 13,58 41,13 6.985,23 465,68 709,74 7,49
HE 340 A 104,8 330 300 9,5 16,5 27 297 243 133,47 27.693,07 1.678,37 1.850,48 14,40 44,95 7.435,99 495,73 755,95 7,46
HE 360 A 112,1 350 300 10 17,5 27 315 261 142,76 33.089,75 1.890,84 2.088,47 15,22 48,96 7.886,84 525,79 802,28 7,43
HE 400 A 124,8 390 300 11 19 27 352 298 158,98 45.069,35 2.311,25 2.561,80 16,84 57,33 8.563,82 570,92 872,86 7,34
HE 450 A 139,8 440 300 11,5 21 27 398 344 178,03 63.721,58 2.896,44 3.215,87 18,92 65,78 9.465,32 631,02 965,53 7,29
HE 500 A 155,1 490 300 12 23 27 444 390 197,54 86.974,72 3.549,99 3.948,86 20,98 74,72 10.367,05 691,14 1.058,51 7,24
HE 550 A 166,2 540 300 12,5 24 27 492 438 211,76 111.932,16 4.145,64 4.621,82 22,99 83,72 10.819,04 721,27 1.106,90 7,15
HE 600 A 177,8 590 300 13 25 27 540 486 226,46 141.208,04 4.786,71 5.350,39 24,97 93,21 11.271,31 751,42 1.155,66 7,05
HE 650 A 189,7 640 300 13,5 26 27 588 534 241,64 175.178,15 5.474,32 6.136,29 26,93 103,19 11.723,87 781,59 1.204,79 6,97
HE 700 A 204,5 690 300 14,5 27 27 636 582 260,48 215.301,26 6.240,62 7.031,82 28,75 116,97 12.178,79 811,92 1.256,74 6,84
HE 800 A 224,4 790 300 15 28 30 734 674 285,83 303.442,49 7.682,09 8.699,49 32,58 138,83 12.638,66 842,58 1.312,26 6,65
HE 900 A 251,6 890 300 16 30 30 830 770 320,53 422.074,83 9.484,83 10.811,04 36,29 163,33 13.547,46 903,16 1.414,48 6,50
HE 1000 A 272,3 990 300 16,5 31 30 928 868 346,85 553.846,02 11.188,81 12.824,38 39,96 184,56 14.004,44 933,63 1.469,71 6,35
